エレカット

我が社はクレーン・ホイスト用電装品の専門メーカーとして、物流設備の省力化と作業能率向上を目的とする各種電装・機能製品を提供して参りました。 搬送機器ではとかく機械的負担の大きい電磁接触器の接点の溶着がクレーン ・ホイストの暴走につながって不測の事故をまねいています。
エレカットは搬送装置の動力系と制御系それぞれの信号を取り出し、相互を比較確認することで異常を検出して事故を未然に防ぐ機器です。事故の未然防止の直接的効用に加え、安全装置としての稼働・保守費用は極めて小さく、システム全体の効率的運用に大きな経済的・心理的効果があります。
本製品は一般工業向けの汎用品として日本国内での使用を前提に設計・製造をしています。原子力、航空、鉄道及び医療機器等の人命や財産に甚大な影響が予測される場所や、外国ではご使用にならないでください。

エレカットの種類と特徴

O（オー）シリーズ

交流操作形電磁接触器の接点溶着・接触不良の検出

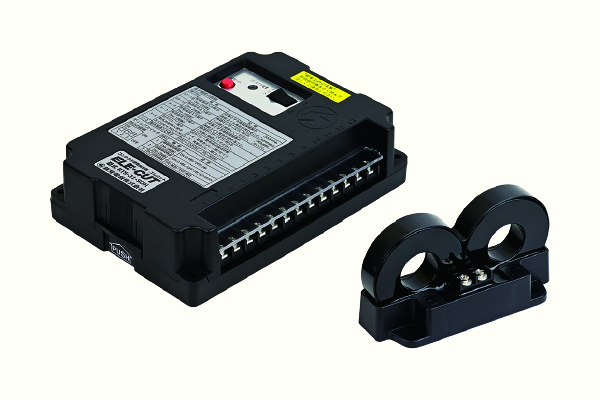

SOH型

電磁接触器の接点溶着・接触不良検出1回路

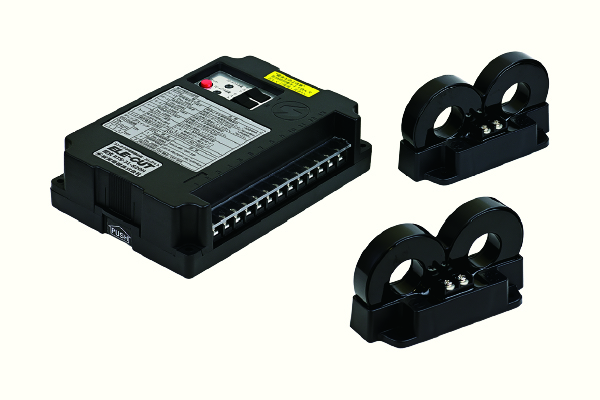

S2OH型

電磁接触器の接点溶着・接触不良検出2回路

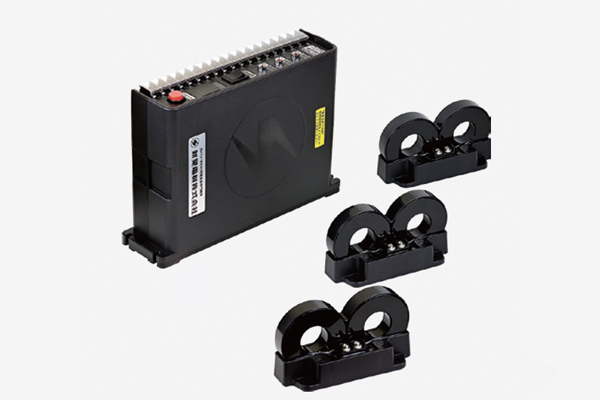

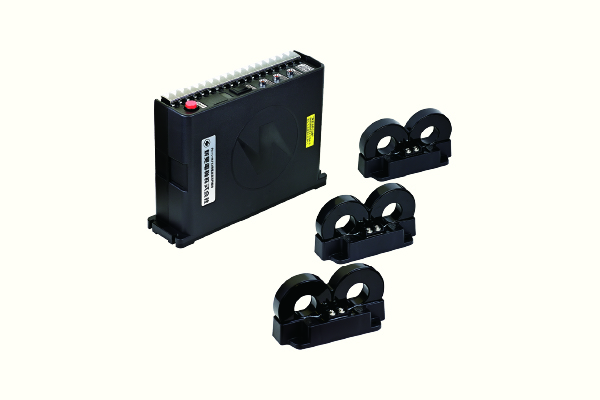

S3OH型

電磁接触器の接点溶着・接触不良検出3回路

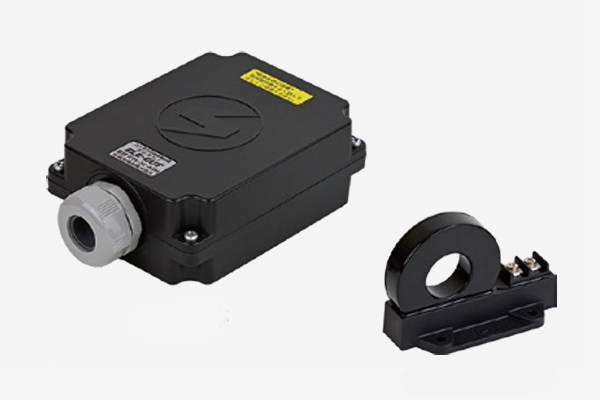

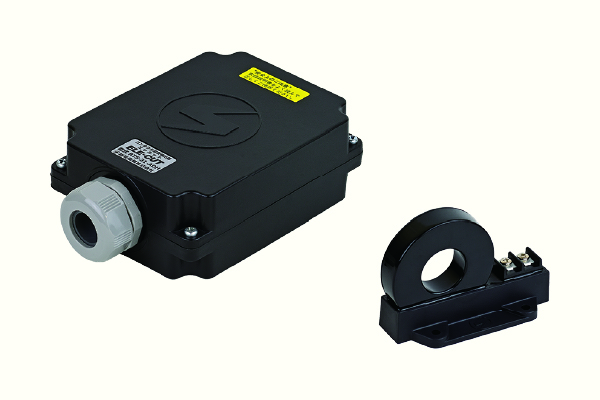

AOH型

電磁接触器の接点溶着・接触不良検出1回路

交流操作形電磁接触器の溶着・ケーブルの混触検出

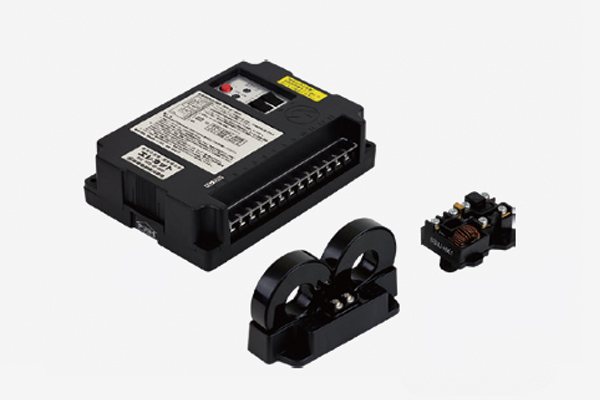

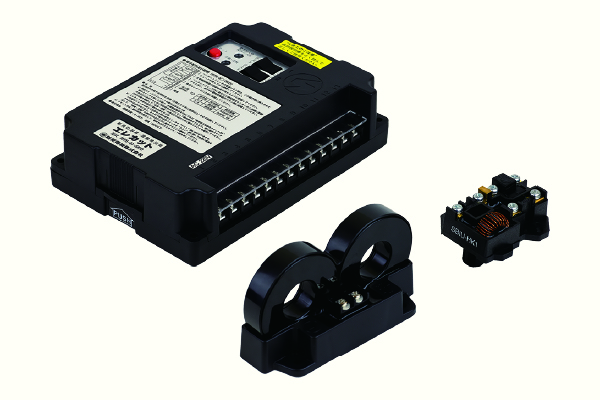

SKO型

電磁接触器の接点の溶着・ケーブルの混触（押鉛スイッチのコモン線と出力側の信号線の混触）検出1回路

E型（E型/E2型）

直流操作形電磁接触器の接点の溶着検出

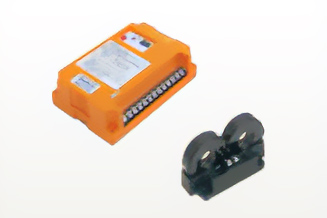

E型

電磁接触器の接点の溶着検出1回路

E2型

電磁接触器の接点の溶着検出2回路

エレカットの設置について

ＯＨ（オーエイチ）シリーズの本体側端子台はM4ねじです。交換等でM3ねじの従来機種(S3O、E2を除く)からＯＨ（オーエイチ）シリーズに取替る際はご注意ください。なお付属する負荷センサーの端子台は、M3ねじから変更はありません。
ノイズが多い環境では、エレカットの電源にノイズフィルター等を通して配線してください。特にインバータ機器とエレカットを同一の電源系に接続される場合は、インバータ機器で発生したノイズが電源ケーブルを伝わる、伝導ノイズにもご注意ください。

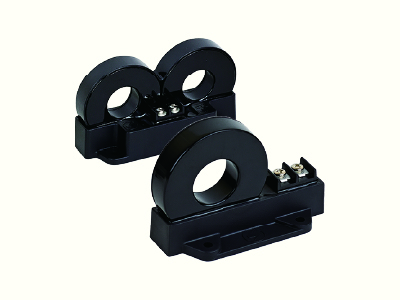

負荷センサーについて

負荷センサーは標準で、検出回路数に対応した個数がそれぞれ付属します。
なお付属する負荷センサーは端子カバー無しですが、CTL-WおよびCTLは端子カバー付きをオプション品（受注生産）で販売しています。

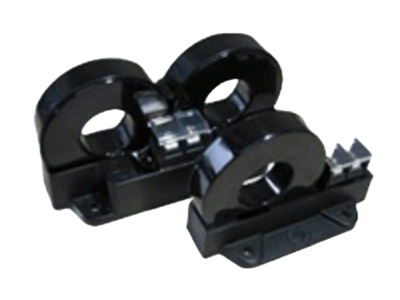

オプション品
奥側：CTL-W端子カバー付き
手前：CTL端子カバー付き
