SDMレールシステム

つねに一歩進んだ創造力と先進の技術から生み出される新晃電機の電装品。それらは、人と安全の調和を基本に置き、品質第一主義を貫いて、産業界の各分野で厚い信頼を得てまいりました。今後も工場での“労働災害ゼロ”を目指し、安全を創造する企業として努力してまいります。

SDMレールシステムの特徴

SDMレールシステムの特徴

アルミ合金製レールを使用

アルミ合金は鉄の約1/3の軽さですので、高所での取付け作業が手軽に行えます。また、表面はアルマイト処理を施していますので、強靭な酸化被膜で保護され、いつまでも強度と美観を保ちます。

専用ケーブルハンガーを装着

SDMレール専用のケーブルハンガーです。クレーン・ホイストの給電ケーブル等をスムーズに運びます。ボールベアリング製のローラーは耐久性に富み、軽快な動きは優れた機動性を発揮します。

レール接続はジョイントクリップで

接続はジョイントクリップ側面のボルト締付けのみで行えます。溶接接続と比較すると、短時間で簡単に施工できます。

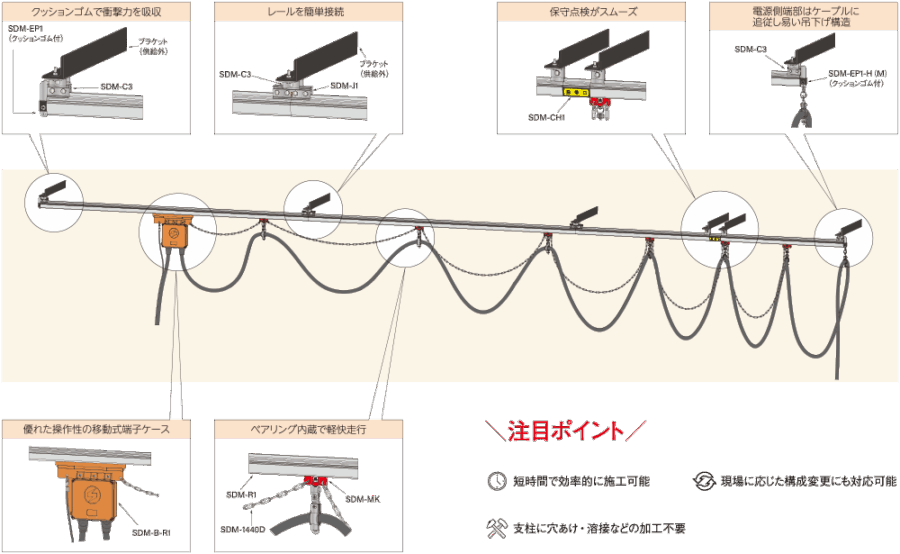

SDMレールシステム施工例(SDM-R1レールシステム)

クッションゴムで衝撃力を吸収、レールを簡単接続、保守点検がスムーズ、電源側端部はケーブルに追従し易い吊下げ構造、優れた操作性の移動式端子ケース、ベアリング内蔵で軽快走行

SDMレールシステム施工例(SDM-R1レールシステム)

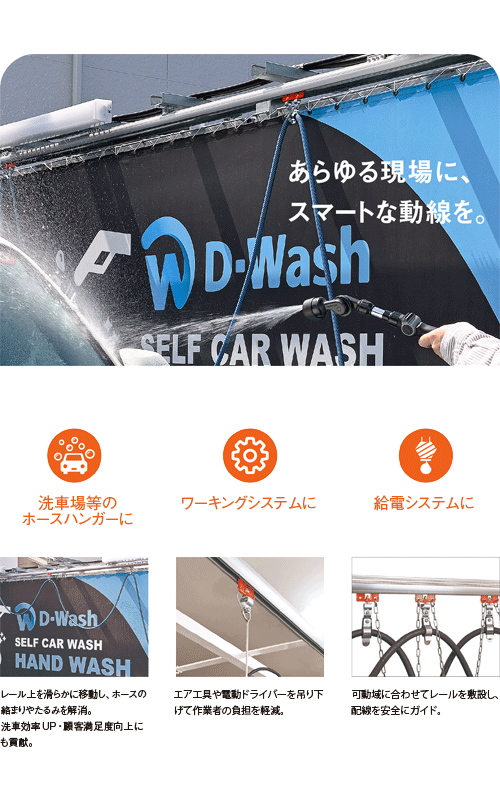

クレーン・ホイストの給電システムに、カーテンレールに、エアツール・ホースハンガーに、ワーキングシステムに

仕様と取り付けについて

使用環境 屋内・屋外(但し、塩害地区や薬品使用環境等の過酷な条件下には対応していません。)
許容吊下げ荷重
(ケーブルハンガー1個あたり)
SDM-R1:39N(4kgf) SDM-R2:78N(8kgf)

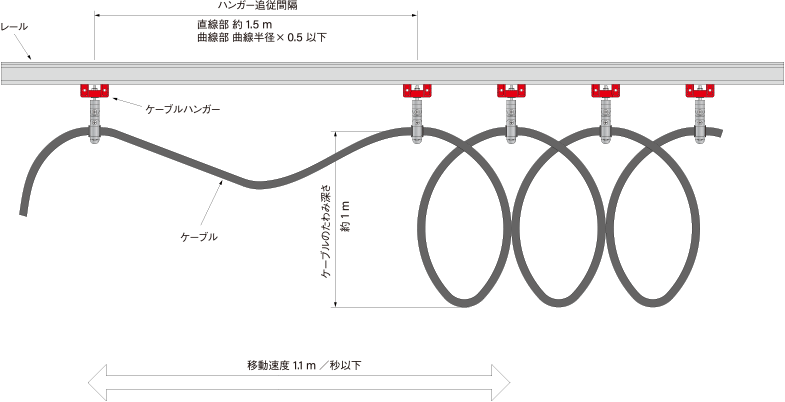

ケーブルハンガー追従間隔 直線部:1.5m以上 曲線部:曲線半径×0.5m
ケーブルハンガー取付け数 30個以下(レール全長50mの時)
ケーブルのたわみ深さ 1m以上
移動距離 50m以下
移動速度 63m/分 以下(クレーン構造規格第33条より)
仕様と取り付けについて 各詳細はカタログをダウンロードしてご参照ください。ダウンロードはこちらをクリック
