クレーン・ホイストの操作に押釦スイッチ、操作回路(間接操作)用、スリムタイプ、SBN2型

軽量スリムでシンプルなボディ

■軽量・スリムで持ちやすく、操作しやすいデザインです。
■安全性・信頼性・耐久性に優れています。
■6点押釦スイッチには、制御停止釦を標準装備し、操作安全性を向上させました。
■保護等級 IP-65 相当品です。

制御停止釦 型式 SBU-H1

制御停止釦は、ペンダントスイッチの補助釦取付部に組み付けます。
各釦の共通制御線を遮断することで、非常停止押釦ユニットに近い機能を持たせることができ、操作の安全性向上をはかりました。また、配線本数の追加が不要で、プッシュプル方式赤色釦、接点の強制開離機構など、安全に配慮した小型・軽量の接点部ユニットです。

性能
定格 AC250V 3A(電磁開閉器操作用)
接点開閉寿命 機械的(無負荷)100万回以上、
電気的(定格負荷)10万回以上
接点接触抵抗 50mΩ以下
絶縁抵抗 100MΩ以上
耐電圧 AC1500V 1分間
取付 取付環境温度-5℃~40℃(※)
(結露および氷結がないこと)

※取付環境温度は、規格に標準使用条件として記載されている温度範囲です。
この範囲以外で使用される場合、寿命の低下及び部品の交換が必要になる場合があります。詳しくは弊社までお問い合わせください。


型 式 製品番号 釦数 押釦標準文字板 接点部ユニット構成 適用ケーブル径(mm)

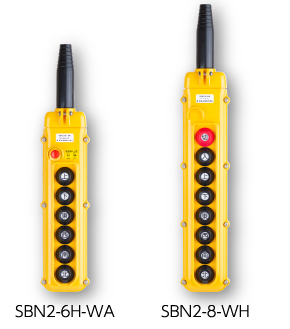

SBN2-6H-WA 5219 6 制御停止釦、上、下、東、西、南、北 SBU-H1,SBU-A×3 13.0~22.0
SBN2-8-WA 5213 8 切、入、上、下、東、西、南、北 SBU-A×4
SBN2-8-WB 5214 SBU-B×1,SBU-A×3
SBN2-8-WH 5215 SBU-H2×1,SBU-A×3
SBN2-8-WE 5216 非常停止、上、下、東、西、南、北 SBIU-E×1,SBU-A×3

ケーブル付き押釦スイッチ

型式 SBN2-6H-WAは7芯ø14.7のケーブル付き(5m、7m、10m、12m)でも販売しております。
詳しくは弊社までお問い合わせください。

SBN2型の詳細はカタログをダウンロードしてご参照ください。ダウンロードはこちらをクリック
